小家电组装老化包装倍速链线是专为小家电制造行业打造的全流程一体化智能生产线，采用三层立体式倍速链结构设计，上层为老化线、中层为冷却线、下层为包装线，在有限占地面积内实现组装、老化、冷却、包装四大工序的垂直集成，大幅提升空间利用率与生产效率。全线总长47.5米，配备80套专用工装板，集成自动通电老化、风扇冷却、称重检测、自动封箱、旋转输送等功能，广泛应用于电饭煲、电水壶、豆浆机、破壁机、吹风机等各类小家电产品的批量生产。

本生产线采用三倍速链输送原理，运行速度可达10米/分钟，配合QX-2阻挡器实现精准工位定位。组装段配备完整工位配套设施，老化段工装板自动通电老化，冷却段配置冷却风扇快速降温，包装段实现称重、封箱、旋转输送全自动化。整线从产品组装到成品包装一气呵成，工序衔接紧密，流转顺畅，是小家电制造企业实现智能化、自动化生产升级的理想选择。

核心优势

三层立体布局，空间利用率提升200%

采用上层老化、中层冷却、下层包装的三层垂直立体布局，在相同占地面积下实现3倍于普通平面线体的产能与工序集成度。组装完成的产品通过升降机自动送入上层老化，老化完成后自动下降到中层冷却，冷却完毕再送入下层包装，产品自上而下自然流转，全程无需人工搬运，大幅节省车间空间，降低厂房投资成本。

三倍速链输送，高效精准

采用118×100×2.0mm三倍速专用铝型材导轨，配合三倍速链条输送，运行速度可达10米/分钟，输送效率是普通流水线的3倍以上。全线配置3套2HP齿轮减速马达驱动，动力充足，运行平稳。配备QX-2单动带缓冲气缸阻挡器，每工位独立控制，工装板定位精准，确保各工序装配与检测精度。

自动通电老化，无需人工插拔

工装板采用20mm夹板制成，底部安装两条导电铜条，表面安装一个[敏感词]插座。产品放置在工装板上进入老化段后，通过线体导电铜条自动接通电源，实现产品自动通电老化，无需人工逐个插拔电源线。大幅减少人工操作，提高老化效率，同时避免人工插拔带来的安全隐患与接触不良问题，老化供电稳定可靠。

风扇冷却系统，快速降温

中层配置专用冷却线，配备冷却风扇，对老化完成的高温产品进行快速强制风冷降温。产品从上层老化线下降到中层冷却线后，风扇自动启动，加速产品散热，缩短冷却时间，使产品快速达到可包装温度，有效缩短整体生产周期，提升线体流转效率。

全自动包装，高效规范

下层包装线集成称重皮带线、封箱机、90度顶升旋转滚筒线等自动化包装设备。产品自动称重检测，确保配件齐全；自动封箱机完成纸箱上下封箱；90度顶升旋转滚筒线实现产品方向自动转换，衔接不同方向的包装工序。包装全程自动化，包装规范统一，效率高、质量稳，大幅降低包装人工成本。

人性化工位设计，提升作业体验

组装段每个工位配备T8LED灯管照明，灯带挡光罩设计，光线充足不刺眼；电批滑轨与风批小车，工具取用便捷；三位五孔公牛插座，满足多种电动工具供电；6分气管配Y型快速接嘴，气动工具即插即用；60×60铝线槽布线规范整洁；作业指导书支架方便查看工艺文件；仪表台可放置显示器与操作按钮。全方位人性化设计，提升操作人员舒适度与工作效率。

升降机自动转运，平稳可靠

配置多台升降机，实现工装板在各层之间的自动转运。升降机采用升降电机驱动，配合直线滑轨导向，升降平稳精准。部分升降机配备防滑皮带与运输电机，实现工装板自动进出。升降机构设计合理，运行平稳，定位准确，确保工装板在各层之间顺畅流转，全程无人化操作。

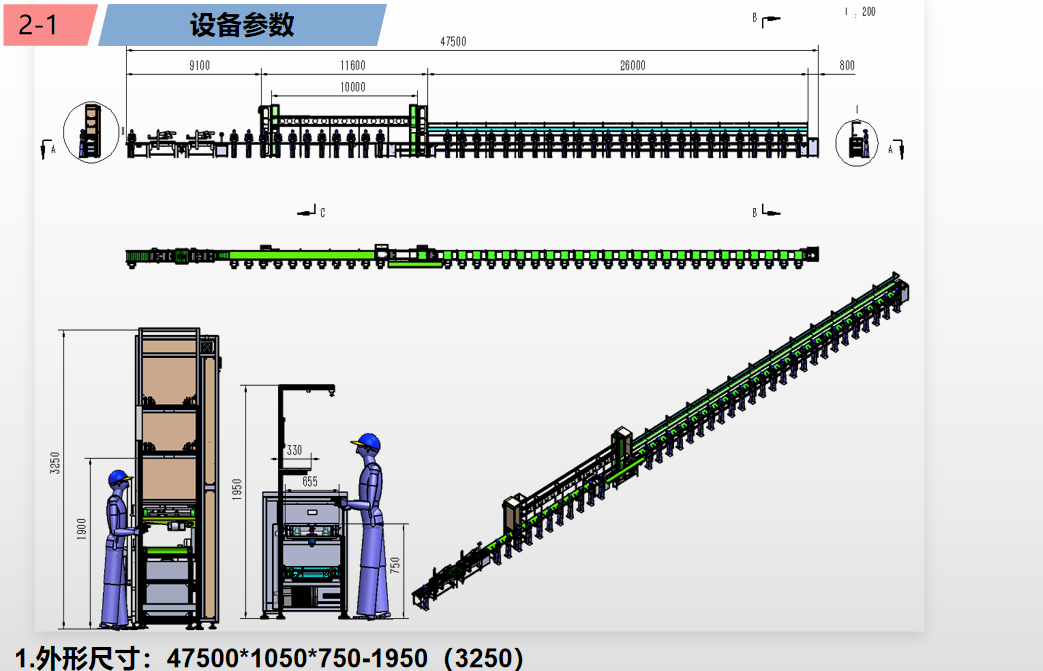

技术参数

参数项目	技术规格
线体总长	47.5米（外形尺寸47500×1050×750-1950/3250mm）
线体结构	三层立体式倍速链（上层老化+中层冷却+下层包装）
输送速度	10米/分钟（链条速度）
驱动马达	2HP齿轮减速马达，共3套
轴承座	UCP208
传动轴	φ40×650mm
封板材质	1.2mm冷轧板折弯成型
机架材质	40×40×2.0mm工业铝型材
导轨规格	118×100×2.0mm三倍速铝型材，阳极氧化
张紧机构	40×40×2.0mm方通焊接，丝杆张紧
阻挡器	QX-2单动带缓冲气缸，每工位1个，4mm厚钢板承载板
工装板数量	80套
工装板规格	650×650×20mm，20mm夹板+导电铜条+[敏感词]插座
照明系统	T8LED灯管，灯带挡光罩
静电接地	专用接地线铜柱，设备接地与静电接地分开
电批滑轨	每工位配风批小车
电源插座	每组装工位1个三位五孔公牛插座
气管配置	6分气管配Y型快速接嘴
冷却方式	风扇强制风冷
包装设备	称重皮带线、封箱机×2、90度顶升旋转滚筒线
电气系统	三相五线制，符合[敏感词]电气技术安全标准

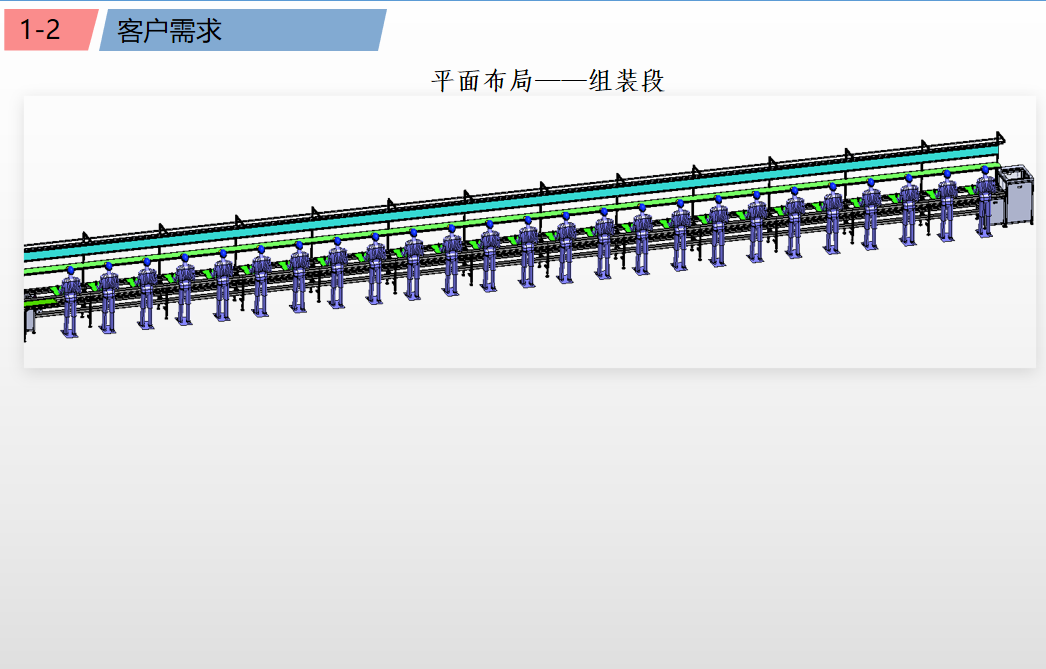

组装线结构详解

机头尾驱动单元

组装线机头尾由主动轮、张紧座、电机三大核心部件组成。动力采用2HP齿轮减速马达，输出扭矩大、运行平稳、噪音低。配备UCP208轴承座支撑传动轴（φ40×650mm），确保传动系统刚性与稳定性。张紧座采用丝杆调节方式，可方便调整链条张紧度。封板采用1.2mm冷轧板折弯成型，外观整洁美观，有效保护内部传动部件。

H架工位支架

每个组装工位配置H架结构支架，集成多种工位配套设施：顶部安装T8LED灯管，灯带配挡光罩，光线充足柔和；风批铝材悬挂电批，取用方便；6分气管配Y型快速接嘴，气动工具即插即用；60×60铝线槽布线规范，每工位一个公牛插座；作业指导书支架方便查看工艺文件；仪表台可放置显示器、操作按钮等。工位配套齐全，为操作人员提供舒适高效的作业环境。

组装线升降机

配置组装线升降机，实现工装板在组装线与老化线之间的自动转运。升降机配备防滑皮带、升降气缸、运输电机，升降平稳，定位精准。工装板从组装线到达升降机后，升降气缸顶升，运输电机驱动皮带将工装板送入上层老化线，全程自动化，无需人工干预。

阻挡器

每个工位配备QX-2单动带缓冲气缸阻挡器，工装板到位后自动升起阻挡定位，确保工件停留在[敏感词]位置。阻挡器承载板采用4mm厚钢板折弯成型，坚固耐用。阻挡器带手动放行插销结构，工位不使用时可打下插销，工装板直接放行，无需气缸反复升降，提升流转效率。缓冲设计有效减少工装板停止时的冲击力，保护产品与设备。

张紧调节机构

线体两端配置张紧机构，机架采用40×40×2.0mm方通焊接制作，结构坚固。配备丝杆式张紧调节装置，操作人员可通过旋转丝杆方便地调整链条张紧度，适应不同负载与温度变化下的链条伸缩，保证倍速链长期稳定运行。张紧调节操作简单便捷，日常维护轻松。

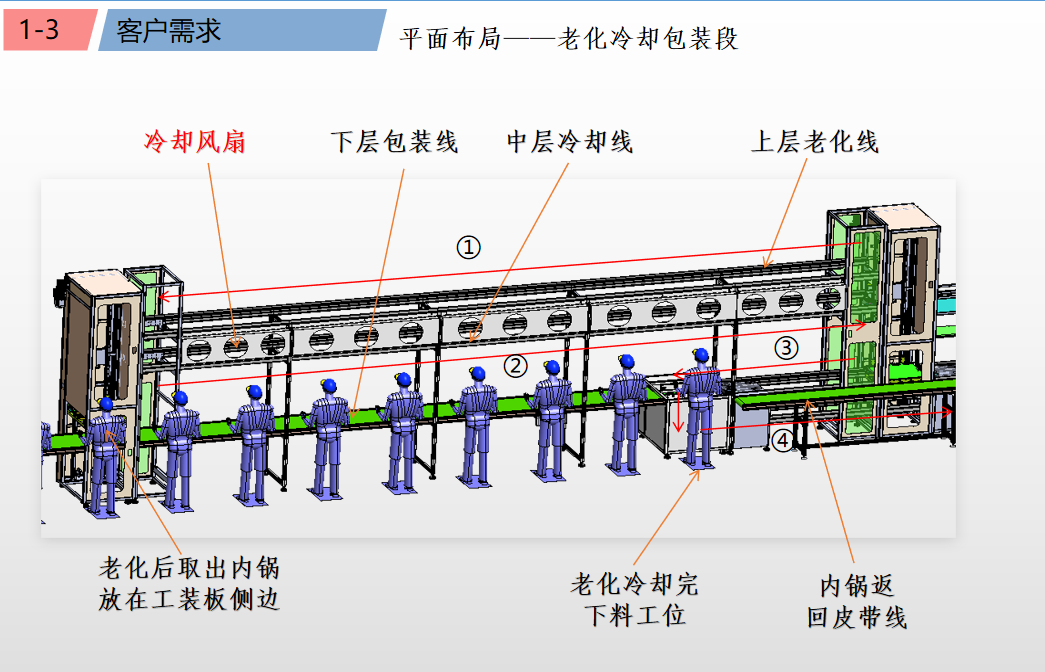

老化冷却包装段详解

上层老化线

上层为老化线，产品组装完成后通过升降机自动送入上层老化线。工装板底部导电铜条与线体供电导轨接触，自动接通电源，产品开始通电老化测试。老化线采用三倍速链输送，运行速度可调，确保产品有充足的老化时间。全线80套工装板循环流转，老化容量大，效率高。老化完成后，产品通过升降机自动下降到中层冷却线。

中层冷却线

中层为冷却线，配置冷却风扇系统，对老化完成的高温产品进行强制风冷降温。产品从上层老化线下降到中层冷却线后，风扇自动启动，加速产品散热，使产品快速降至可包装温度。冷却线同样采用倍速链输送，冷却时间可控。冷却完成后，产品继续下降到下层包装线。老化过程中取出的内锅放在工装板侧边，通过内锅返回皮带线自动回流。

下层包装线

下层为包装皮带线，冷却完成的产品自动输送到包装工位。操作人员完成产品装袋、放说明书、放配件等包装准备工作后，产品进入后续自动化包装设备。皮带线运行平稳，输送速度可调，确保包装节拍与前段工序匹配。包装段布局合理，操作空间宽敞，方便操作人员高效作业。

升降机系统

老化冷却包装段配置多台升降机，采用升降电机驱动，配合直线滑轨导向，升降小车承载工装板在各层之间平稳转运。升降机定位精准，运行可靠，实现产品从上到下的自然流转。升降速度可调，启停平稳，确保产品在升降过程中不会移位或倾倒。

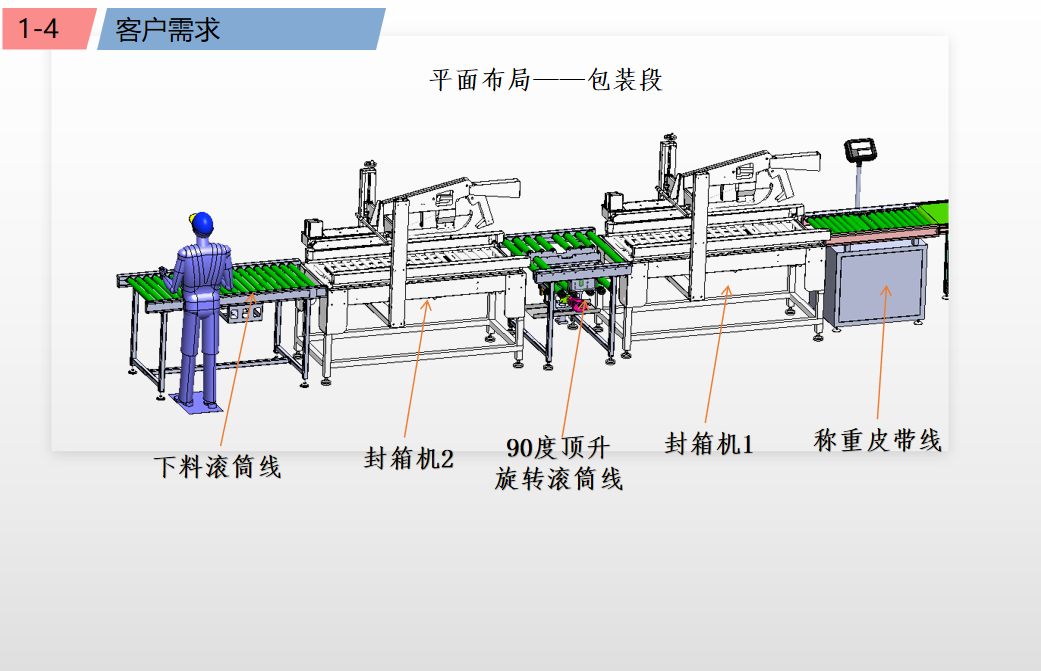

包装线设备详解

称重皮带线

配置称重皮带线，对包装完成的产品进行自动称重检测，确保产品配件齐全、重量符合标准。称重精度高，检测速度快，不合格产品自动报警分流。皮带输送平稳，产品进出顺畅，有效衔接前后包装工序。

自动封箱机

配置2台自动封箱机，分别完成纸箱的上下封箱。封箱机自动完成纸箱折盖、胶带封箱等动作，封箱速度快、质量稳、胶带平整美观。可适应不同规格纸箱，调节方便，满足多品种产品的包装需求。自动封箱大幅提高包装效率，降低人工劳动强度。

90度顶升旋转滚筒线

配置90度顶升旋转滚筒线，实现产品输送方向的自动转换。产品到达后，顶升机构升起，旋转平台带动产品旋转90度，然后下降继续输送。滚筒输送平稳，旋转定位精准，有效衔接不同方向的包装工序，使整线布局更加紧凑合理。

工装板系统

全线配备80套专用工装板，底板尺寸650×650×20mm，采用20mm厚夹板制成，强度高、不易变形。工装板底部安装两条导电铜条，进入老化段后自动与线体供电导轨接触，实现产品自动通电老化。工装板表面安装一个[敏感词]插座，方便不同规格产品的电源插头[敏感词]。工装板设计合理，承重能力强，表面防滑处理，产品放置稳固。80套工装板满足整线循环与备用需求，确保生产线连续高效运转。

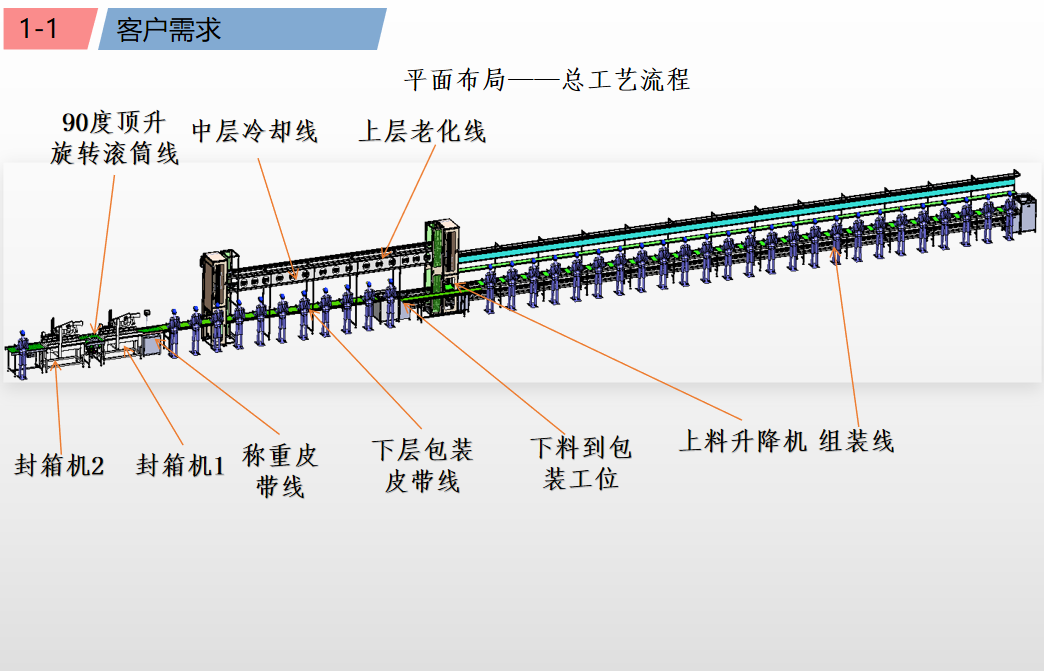

工作流程

1. 组装工序：产品在组装线各工位完成零部件装配、螺丝锁附、功能检测等工序；
2. 上料升降：组装完成的产品通过升降机自动送入上层老化线；
3. 通电老化：工装板导电铜条自动接通电源，产品开始通电老化测试；
4. 下降冷却：老化完成后，产品通过升降机下降到中层冷却线，风扇启动快速降温；
5. 内锅回流：老化后取出的内锅通过返回皮带线自动回流到组装端；
6. 下料包装：冷却完成后，产品下降到下层包装线，人工完成装袋、放配件等；
7. 称重检测：产品通过称重皮带线自动称重，检测配件是否齐全；
8. 自动封箱：2台封箱机自动完成纸箱上下封箱；
9. 旋转输送：90度顶升旋转滚筒线自动转换产品方向，衔接出料；
10. 成品出料：包装完成的成品通过下料滚筒线输出，进入仓储物流环节。

应用场景

• 厨房小家电生产：电饭煲、电压力锅、电水壶、豆浆机、破壁机、空气炸锅等厨房小家电的组装老化包装；
• 个护小家电生产：吹风机、电动牙刷、剃须刀、卷发棒、美容仪等个护产品的批量生产；
• 生活小家电生产：电风扇、电暖器、加湿器、净化器、吸尘器等生活电器的组装老化；
• 母婴小家电生产：温奶器、消毒器、辅食机、婴儿理发器等母婴产品的生产检测；
• 健康小家电生产：按摩仪、足浴盆、血压计、体脂秤等健康电器的组装老化包装；
• 数码周边产品：充电器、移动电源、音箱、耳机等数码产品的老化测试与包装。

定制服务

我们提供全方位的定制化服务，可根据您的产品特性、产能需求、车间布局等实际情况，量身打造适合的小家电组装老化包装倍速链线解决方案：

• 线体长度、层数、工位数可按需定制，灵活适配不同产能需求；
• 工装板尺寸、插座规格、电压等级可根据产品定制设计；
• 老化时间、温度可定制，可选配高温老化、恒温老化等功能；
• 冷却方式可定制：风冷、水冷、自然冷却等多种方案可选；
• 包装设备可按需增减：贴标机、喷码机、装箱机、码垛机等；
• 可增配自动锁螺丝机、视觉检测、自动测试等自动化设备；
• 可选配MES系统对接、智能看板、生产数据采集等智能化功能；
• 可提供从方案设计、生产制造到安装调试的交钥匙工程服务。
