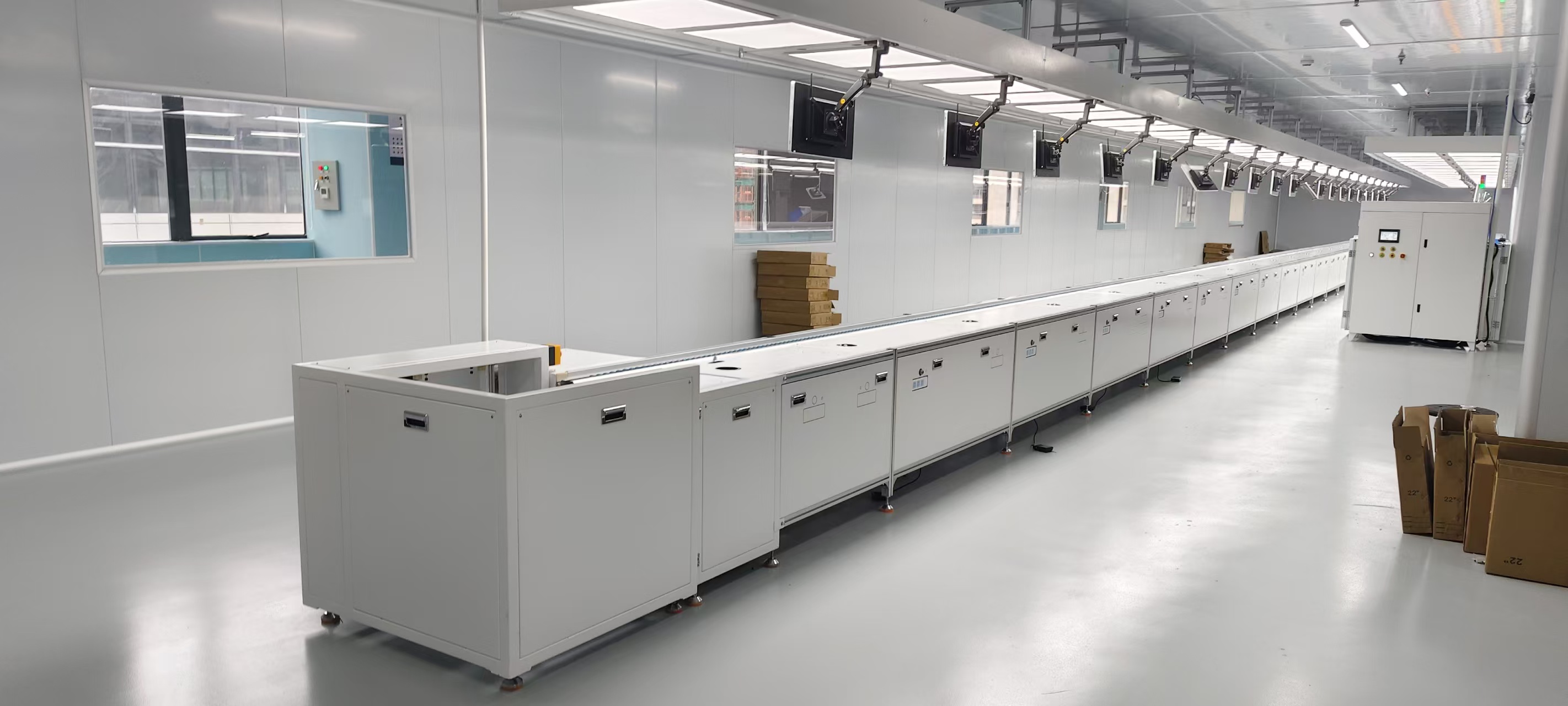

本款智能办公设备倍速链总装线是专为办公电子设备整机组装打造的自动化流水线方案，采用倍速链输送 + 工装板承载的核心结构，配合阻挡定位、顶升移栽等机构实现工件的自动化流转与精准停位。线体集成电子作业指导、全域照明、操作控制、静电防护等全套工位配套，采用封闭式柜式机架设计，适配洁净车间生产环境，可覆盖产品从零部件装配、功能调试到成品检测的全流程总装作业，助力企业实现节拍化、标准化、数字化的总装生产。

一、核心优势

自动化循环输送，生产效率提升

采用倍速链输送系统，工装板承载工件自动流转，工位精准阻挡定位，替代人工搬运转运；配套工装板自动回流机构，实现工装循环复用，大幅降低人工转运成本，适配节拍化批量总装生产。

数字化工位配置，作业标准规范

每个工位配置悬臂式工业显示终端，支持电子 SOP 作业指导、工艺参数展示、生产数据同步，实现无纸化生产；作业流程可视化呈现，降低新员工培训成本，保障组装工艺一致性。

柜式封闭结构，适配洁净环境

整体采用封闭式柜式机架设计，钣金一体折弯成型，外观整洁密封性好，可有效减少积尘，适配智能办公设备生产的万级 / 十万级洁净车间要求，同时收纳内部走线与元器件，生产现场更规整。

模块化拼接设计，适配灵活调整

线体采用标准单元段拼接结构，可根据产能需求、车间布局调整线体总长、工位数量与布局形式；后期可拓展功能工位、升级自动化模块，适配产品迭代与产能提升需求。

多重安全防护，运行稳定可靠

全线配置工位急停、过载保护、阻挡缓冲等安全机制，设备运行状态实时监控；核心输送部件耐磨耐用，日常运维简单，设备长期运行稳定性强。

二、核心技术参数

表格

注：以上为常规参考参数，可根据产品规格与生产需求定制调整。

三、主体结构组成

1. 倍速链输送系统

作为线体核心输送单元，由主动传动机构、从动张紧机构、倍速链条、专用导轨组成，配合工装板实现工件的平稳输送；每个装配工位配置阻挡气缸与定位机构，可实现工装板的精准停止与定位，满足精细装配、检测的作业需求；线体末端配置顶升移栽与升降机构，实现工装板的自动回流，完成输送循环。

2. 柜式机架主体

线体主体采用碳钢钣金折弯成型的封闭式柜架结构，整体外观平整简洁，具备良好的防尘效果；机架底部配置可调重型脚杯，可精准调节线体水平度与整体高度，适配不同地面工况；机架内部预留走线空间与元件安装位，实现管线内置收纳。

3. 工装板循环系统

采用上下双层布局，上层为工件装配作业层，下层为工装板回流层；工件在末端完成工序后，工装板通过末端升降机构下降至回流层，自动返回线体首端，再由首端升降机构顶升至上料位，全程无需人工搬运工装，实现循环作业。

4. 侧边工位操作台

线体装配侧配置独立工位操作台，采用防静电蓝色台面，预留物料摆放、工具放置空间，适配人工站立 / 坐姿装配作业，可根据人体工学定制台面高度与样式。

四、标准工位配套设施

1. 电子 SOP 显示系统

每个工位上方配置可多角度调节的悬臂支架，安装工业级显示终端，可实时展示电子作业指导书、装配图纸、生产节拍、质量标准等信息，支持一键切换产品工艺，适配多品种混线生产。

2. 全域照明系统

线体上方集成整体式吊顶照明模组，采用嵌入式 LED 平板灯，光照均匀覆盖全工位操作面，无眩光无暗区，满足电子元件精细装配的照明需求；照明系统可分段控制，适配不同工位的光照需求。

3. 工位操作控制单元

每个工位配置壁挂式操作按钮盒，集成启动、停止、急停、复位等功能按钮，操作人员可本地控制工件放行与工位启停；急停按钮全域串联，任意位置触发即可全线停机，保障生产安全。

4. 防静电配套体系

全线工位台面采用防静电材质，配套静电接地接口，可加装双工位静电报警器，实时监测人员静电接地状态，满足智能办公电子产品的防静电生产规范。

5. 气路与工具配套

全线预铺设气动管路，每个工位配置 Y 型快速接嘴，即插即用，适配气动螺丝刀、气动夹具等工具供气；可按需加装电批滑轨、物料盒、工具挂钩等配件，优化工位作业空间。

五、电气控制系统

1. 主控系统

采用 PLC 可编程控制器作为主控核心，搭配变频调速系统，可实现线体输送速度的无级调节，灵活匹配不同产品的生产节拍；系统运行稳定，抗干扰能力强，适配车间复杂生产环境。

2. 运行模式

支持自动、手动两种控制模式：自动模式下整线联动运行，工装板自动流转、定位、回流；手动模式下可单工位独立调试，方便设备维护、换产调试与故障排查。

3. 安全保护机制

配置完整的安全保护回路，包含急停控制、电机过载保护、漏电保护、气缸缓冲保护等多重防护；阻挡机构带缓冲设计，避免工件冲击损伤，全方位保障设备运行与操作人员安全。

4. 布线与拓展

采用封闭式线槽内部走线，强弱电分离布设，降低信号干扰，线路规整易维护；系统预留 IO 接口与通讯接口，支持后续对接 MES 生产管理系统，拓展生产数据采集、安灯呼叫、产能统计等数字化功能。

六、适用场景

本款倍速链总装线主打智能办公设备制造场景，同时可拓展至多类电子整机、机电产品的总装生产，典型适用范围包括：

办公设备领域：打印机、复印机、扫描仪、智能一体机、传真机、会议平板等产品的整机组装、功能调试与成品检测。

商用设备领域：点钞机、碎纸机、打卡机、商用显示设备等产品的装配与测试。

电子家电领域：小型家电、智能终端、机电模组等产品的自动化流水线组装。

适配常规生产车间，同时可定制升级适配万级 - 十万级洁净车间生产要求。

七、定制化服务

可根据客户产品特性、产能需求与车间条件，提供全维度定制方案：

线体规格定制：可调整线体总长、工位数量、工装板尺寸与承载、链条速比与运行速度，适配不同尺寸与重量的产品。

自动化功能定制：可加装顶升旋转机构、自动锁螺丝工位、视觉检测模块、扫码追溯系统、自动测试工位等，提升线体自动化程度。

工位配置定制：可定制工作台样式、物料架、工具配套、照明规格、显示终端类型等，匹配实际作业习惯。

洁净等级定制：可针对洁净车间需求，优化机架密封设计、选用无尘专用配件，满足不同洁净等级生产要求。

数字化升级定制：支持对接企业 MES、ERP 系统，定制生产数据监控、安灯报警、产量统计、工艺管理等数字化功能。

方案总结

本款智能办公设备倍速链总装线以自动化循环输送为核心，结合数字化工位配置与洁净化结构设计，是智能办公设备总装工序的高适配性自动化解决方案。线体在提升组装效率、规范作业标准的同时，具备灵活的定制拓展能力，可匹配不同规模企业的生产需求，助力办公设备制造企业实现生产自动化、管理数字化升级。
