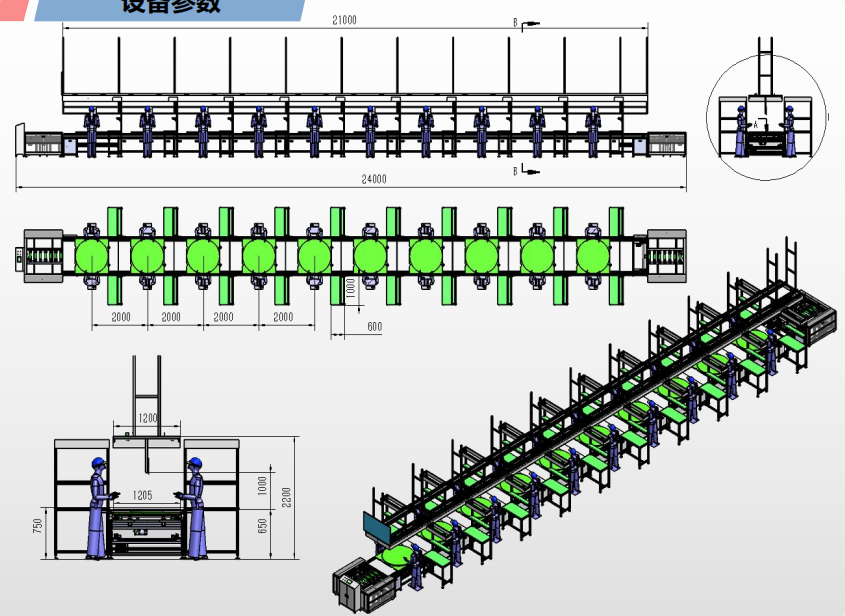

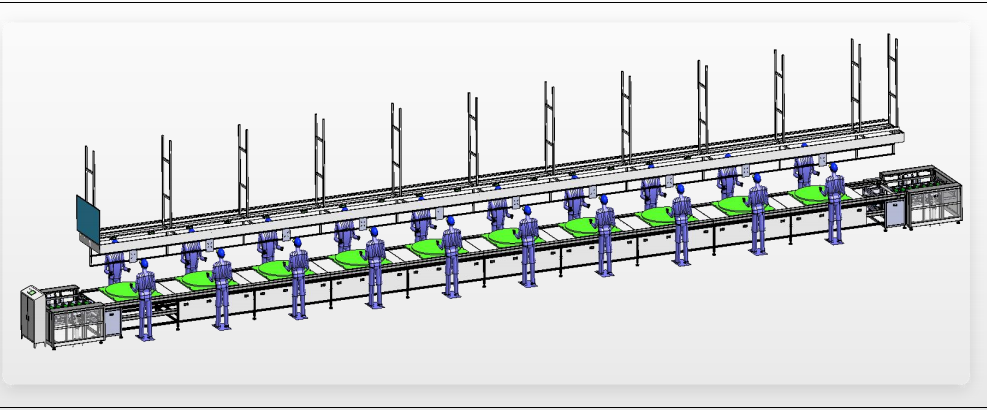

双层无人机倍速链组装线是专为无人机制造行业量身打造的智能化装配生产线，采用上下返板式双层结构设计，有效节省车间占地面积的同时实现工装板自动循环，大幅提升无人机组装效率。全线总长24米，配备12个标准工位，支持多机型柔性化生产，广泛应用于消费级无人机、工业级无人机、植保无人机等各类无人机产品的总装、调试与检测工序。本生产线采用倍速链输送原理，工装板运行速度可达10米/分钟，配合QX-2阻挡器实现精准工位定位，确保每道工序的装配精度与质量稳定性。全线集成照明系统、电批滑轨、电源插座等工位配套设施，为操作人员提供人性化、高效率的作业环境。

核心优势

双层返板结构，空间利用率提升50%

采用上下层双层倍速链设计，上层为装配作业层，下层为工装板返回层，实现工装板全自动循环回流，无需人工搬运，有效节省50%的车间占地面积，特别适用于空间有限的现代化智能工厂。

倍速链输送，精准高效

搭载2HP永坤齿轮减速马达驱动系统，链条运行速度达10米/分钟，输送平稳、噪音低。配合QX-2单动带缓冲气缸阻挡器，每工位独立控制，工装板定位精准，满足高精度装配需求。

兼容工装板，90°旋转定位

配备20套专用工装板，底板尺寸1200×1200×25mm，层板直径φ1180mm，采用25mm优质夹板制成，表面贴绿色防静电胶皮，T型包边处理。内置铁转盘机构，支持90度精准定位，操作人员可按需旋转工件，全方位无死角装配，显著提升操作便捷性。

铝合金机架，坚固耐用

机架主体采用40×40×2.0mm工业铝型材搭建，导轨采用100×118铝合金型材并经阳极氧化表面处理，耐腐蚀、防刮伤、使用寿命长。整体结构稳固，承重能力强，长期运行不变形。

人性化工位设计，提升作业体验

每个工位标配独立照明系统，灯带配备挡光罩，吊装灯架设计合理，光线精准照射作业区域且不直射操作人员眼部。配备电批滑轨与风批小车，工具取用便捷，减少作业人员非增值动作。每工位设置5孔3位公牛插座，满足各类电动工具供电需求。

张紧机构可调，维护便捷

机尾架采用40×40×2mm方通制作，配备张紧丝杆调节机构，可方便地调整链条张紧度，确保输送系统长期稳定运行。日常维护简单便捷，降低设备停机时间与维护成本。

技术参数

参数项目	技术规格
线体总长	24米（上下返板结构）
线体结构	双层倍速链，上下返板式
工位数	12个标准工位（可定制）
输送速度	10米/分钟（链条速度）
驱动马达	2HP永坤齿轮减速马达
轴承座	UCP208，共2套
传动轴	φ40×1150mm
机架材质	40×40×2.0mm工业铝型材
导轨规格	100×118铝合金型材，阳极氧化处理
阻挡器	QX-2单动带缓冲气缸，每工位1个
工装板数量	20套
工装板底板	1200×1200×25mm，25mm夹板
工装板层板	φ1180×25mm，圆形转盘
工装板表面	绿色防静电胶皮，T型包边
转盘机构	铁转盘，带90度定位
张紧机构	丝杆张紧，机尾架40×40×2mm方通
照明系统	灯带+挡光罩，吊装灯架
电批滑轨	每工位配风批小车1个
电源插座	每工位1个5孔3位公牛插座
电控系统	独立电控柜，PLC控制（可选）

结构组成详解

动力驱动系统

动力机构采用2HP永坤齿轮减速马达作为主驱动源，输出扭矩大、运行平稳、噪音低。配备2套UCP208轴承座支撑传动轴（φ40×1150mm），确保传动系统刚性与稳定性。封板采用1.2mm冷轧板折弯成型，外观整洁美观，有效保护内部传动部件。

张紧调节机构

机尾架采用40×40×2mm方管焊接制作，结构坚固。配备丝杆式张紧调节机构，操作人员可通过旋转丝杆方便地调整链条张紧度，适应不同负载与温度变化下的链条伸缩，保证倍速链长期稳定运行。

机架与导轨系统

机架主体采用40×40×2.0mm工业铝型材拼装而成，模块化设计，安装便捷，结构稳固。导轨采用100×118专用铝合金型材，表面经阳极氧化处理，硬度高、耐磨性好、耐腐蚀，确保工装板在导轨上顺畅滑行，使用寿命长达10年以上。

阻挡定位系统

每个工位配备QX-2单动带缓冲气缸阻挡器，当工装板进入工位时，阻挡器自动升起对工装板进行阻挡定位，确保工件停留在[敏感词]位置。阻挡器承载板采用3mm厚钢板折弯成型，承重力强，经久耐用。缓冲设计有效减少工装板停止时的冲击力，保护产品与设备。

工装板系统

全线配备20套兼容工装板，底板尺寸为1200×1200×25mm，采用25mm优质夹板制成，强度高、不易变形。层板为直径φ1180mm的圆形转盘，表面贴绿色防静电胶皮，有效防止静电对无人机电子元器件的损伤。T型铝合金包边处理，美观耐用。内置铁转盘机构，支持90度精准定位，操作人员可轻松旋转工件，实现多角度装配作业。

照明与工位配套

照明系统采用吊装灯架设计，灯带配备专用挡光罩，光线经过科学设计精准照射作业区域，不会直射操作人员眼部造成眩光，有效提升作业舒适度与效率。每个工位配备电批滑轨与风批小车，电动工具悬挂取用，减少操作人员弯腰、取放等非增值动作。每工位设置独立的5孔3位公牛插座，满足电批、烙铁、测试仪等多种工具的供电需求。

电控系统

配备独立电控柜，集成全线电气控制元件，实现线体启停、速度调节、阻挡器控制等功能。可选配PLC可编程控制系统，实现更复杂的自动化控制逻辑，如工位呼叫、故障报警、生产计数等功能，满足智能化工厂管理需求。

应用场景

• 消费级无人机组装：航拍无人机、迷你无人机、玩具无人机等产品的总装与调试；
• 工业级无人机组装：测绘无人机、巡检无人机、物流无人机等专业机型的装配生产；
• 植保无人机组装：农业植保无人机、喷洒无人机的整机组装与测试；
• 无人机配件装配：飞控系统、动力系统、云台相机等核心部件的预装与测试；
• 无人机检测与老化：成品无人机的功能测试、老化试验、质量检验等工序。

定制服务

我们提供全方位的定制化服务，可根据您的产品特性、产能需求、车间布局等实际情况，量身打造适合的无人机组装线解决方案：

• 线体长度、工位数可按需定制；
• 工装板尺寸与结构可根据产品规格定制；
• 可增配顶升旋转机构、自动移栽机等自动化设备；
• 可选配MES系统对接、智能看板、数据采集等智能化功能；
• 可提供从方案设计、生产制造到安装调试的交钥匙工程服务。
