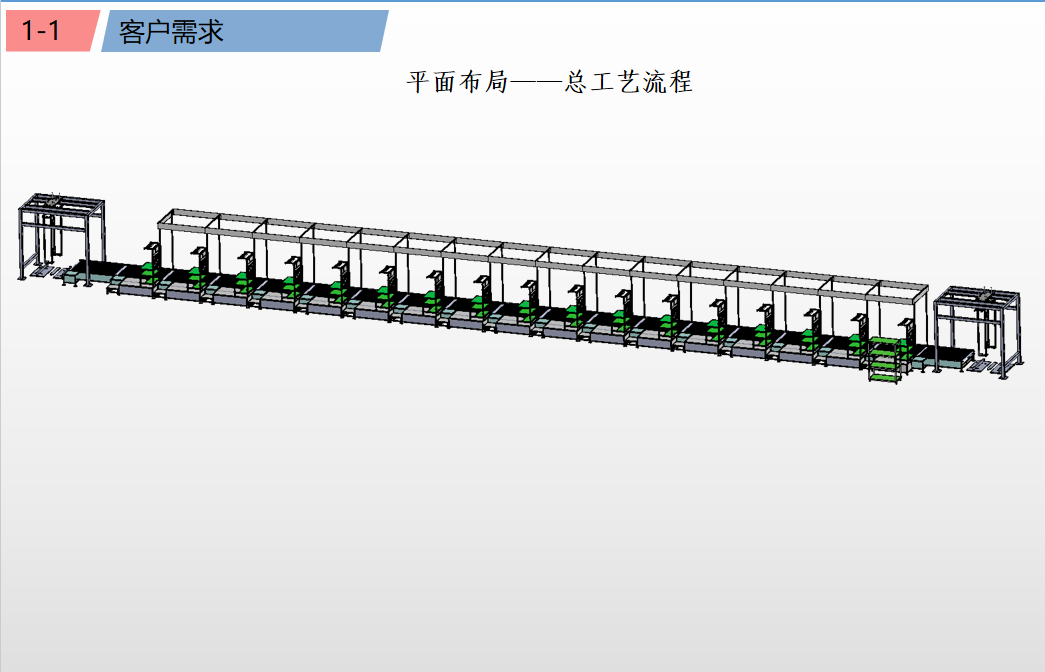

服务器链板组装生产线是专为重型服务器、充电桩、工业设备等大重量产品设计的链板式组装生产线，采用201不锈钢链板配合双节距链条传动，单工位承重可达300KG，全线总长36米，配备上下料自动化机构与完整工位配套设施，实现重型产品从零部件到成品的高效、稳定、安全装配生产。广泛应用于机架式服务器、储能变流器、充电桩、工业控制柜等重型产品的总装、调试与检测工序。

核心优势

不锈钢链板输送，单工位承重300KG

采用201不锈钢链板（2.5mm厚，实际2.38mm），配合节距38.1mm双节距链条传动，单工位承重可达300KG，特别适合重型服务器、充电桩等大重量产品的组装生产。链板表面平整耐磨，运行平稳无晃动，产品放置安全稳定，有效保障装配精度与操作安全。

速度可调，柔性化生产

动力采用400W齿轮减速马达，链条运行速度0.2-1米/分钟可调，可根据不同产品装配工艺需求灵活调节输送速度，满足多品种、多工序的柔性化生产需求。速度调节精准，启停平稳，确保产品在输送过程中不会移位或倾倒。

方通机架，坚固耐用

机架主体采用50×50×2.0mm方通焊接制作，结构坚固，承重能力强，长期运行不变形。机尾架采用50×50×2mm方通制作，配备丝杆张紧调节机构，可方便地调整链条张紧度，确保输送系统长期稳定运行。整体结构设计合理，使用寿命长，维护成本低。

龙门机械手自动上下料，高效精准

配备三轴搬运龙门机械手自动上下料机构，配合可调节卡板定位板，实现产品自动搬运与精准定位。机械手动作灵活，定位精度高，有效减轻人工搬运劳动强度，提升上下料效率。特别适合重型产品的自动转运，降低人工搬运风险，提高生产安全性。

全工位配套，人性化作业环境

每个工位配备完整的配套设施：T8双支灯管照明系统，吊装方式安装，光线充足不刺眼；电批滑轨与风批小车，工具取用便捷；三孔三位公牛插座，满足多种电动工具供电需求；工作台、站台（1500×1000×450mm）、踏台（500×250×250mm）、周转车一应俱全，为操作人员提供舒适、高效的作业环境。

模块化设计，安装维护便捷

全线采用模块化设计，各段线体可独立拆装，运输安装方便。链板、链条等易损件更换简单，日常维护便捷。张紧机构采用丝杆调节方式，操作简单，维护人员可快速完成链条张紧度调整，减少设备停机时间，提升设备稼动率。

技术参数

参数项目	技术规格

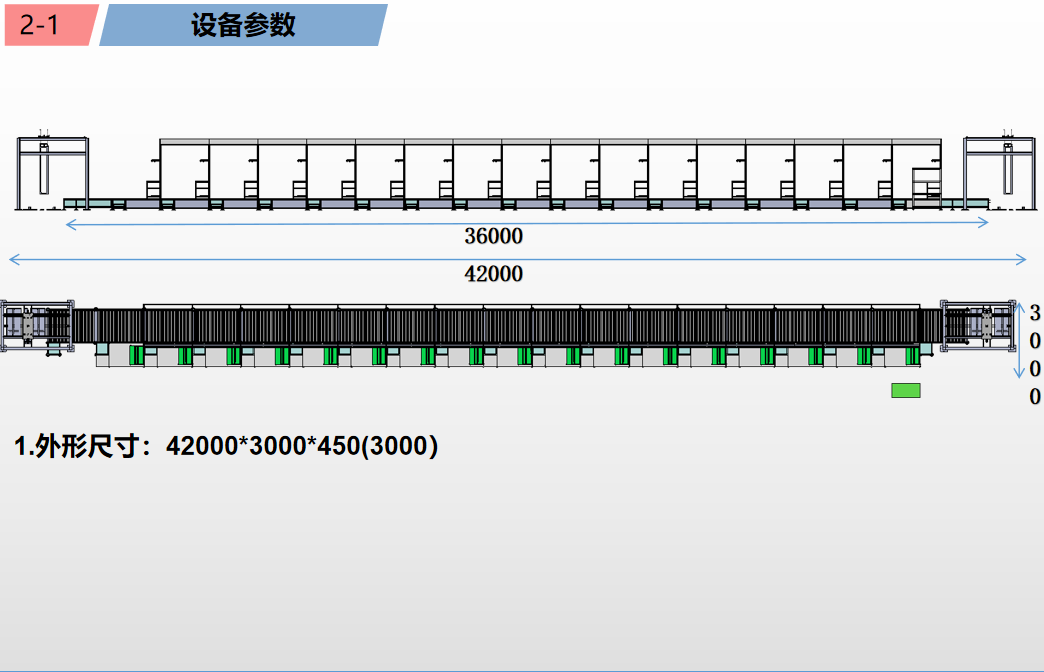

线体总长	36米（外形尺寸42000×3000×450/3000mm）
线体类型	链板式组装线，不锈钢链板输送
输送速度	0.2-1米/分钟（可调）
单工位承重	300KG
驱动马达	400W齿轮减速马达，共1套
传动轴	φ45×1250mm
封板材质	2.0mm冷轧板折弯成型
机架材质	50×50×2.0mm方通焊接制作
链板材质	201不锈钢，2.5mm厚（实际2.38mm）
链条规格	节距38.1mm双节距链条
张紧机构	50×50×2mm方通机尾架，丝杆张紧
照明系统	T8双支灯管，吊装方式，不带挡光罩
电批滑轨	每工位配风批小车
电源插座	每工位1个三孔三位公牛插座
上下料机构	三轴搬运龙门机械手+可调节卡板定位板
站台规格	1500×1000×450mm
踏台规格	500×250×250mm
电控系统	独立电控柜，速度可调，安全可靠

结构组成详解

链板输送系统

链板输送系统是生产线的核心输送部件，采用201不锈钢链板配合节距38.1mm双节距链条传动。链板厚度2.5mm（实际2.38mm），表面平整光滑，耐磨耐腐蚀，单工位承重可达300KG。动力采用400W齿轮减速马达驱动，运行速度0.2-1米/分钟可调，输送平稳、噪音低。电机安装板结构坚固，传动轴规格φ45×1250mm，确保传动系统刚性与稳定性。封板采用2.0mm冷轧板折弯成型，外观整洁美观，有效保护内部传动部件。

过渡无动力滚筒

线体两端配置过渡无动力滚筒，实现产品在链板线与上下料机构之间的平稳过渡。滚筒转动灵活，阻力小，产品进出顺畅，有效减少产品底部划伤。过渡段设计合理，确保产品在不同输送单元之间无缝衔接，提升整体输送效率。

张紧调节机构

机尾架采用50×50×2mm方通焊接制作，结构坚固稳定。配备丝杆式张紧调节机构，操作人员可通过旋转丝杆方便地调整链条张紧度，适应不同负载与温度变化下的链条伸缩，保证链板输送系统长期稳定运行。张紧调节操作简单便捷，无需专业工具，日常维护轻松。

机架结构

机架主体采用50×50×2.0mm方通焊接制作，整体结构坚固，承重能力强，长期运行不变形。焊接工艺精良，焊缝平整牢固，表面经防锈处理后喷涂，美观耐用。机架底部配可调支撑脚，可根据地面情况调整水平，确保线体安装平稳。

H架工位支架

每个工位配置H架结构支架，上方安装T8双支灯管与灯板护罩，提供充足作业光线。中部设置工作台面，方便放置工具与零部件。站台、周转车配套布置，操作人员作业空间宽敞舒适。H架结构稳固，承重能力强，可满足各种工位器具的安装需求。

照明系统

采用T8双支灯管，吊装方式安装，灯光对准作业产品，不会遮挡操作人员视线。灯管配备灯板护罩，保护灯管安全，同时使光线更加均匀柔和。照明充足，确保操作人员能够清晰看清产品细节，提升装配质量与工作效率。

上下料自动化系统

三轴搬运龙门机械手

配备三轴搬运龙门机械手，实现产品自动上下料。机械手采用龙门式结构，X/Y/Z三轴联动，运动灵活，定位精准。可自动完成产品的抓取、搬运、放置等动作，有效替代人工搬运重型产品，大幅降低劳动强度与安全风险。机械手运行速度快，效率高，可显著提升生产线整体自动化水平。

可调节卡板定位板

上下料工位配置可调节卡板定位板，可根据产品尺寸灵活调整定位宽度，确保产品放置位置精准一致。定位板结构坚固，调节方便，适应多种规格产品的定位需求。精准的定位保证了机械手抓取与放置的准确性，同时也为后续装配工序提供了可靠的位置基准。

工位配套设施

工作台

每个工位配置专用工作台，台面平整宽敞，方便放置工具、零部件与作业文件。工作台结构坚固，承重能力强，高度符合人体工程学设计，操作舒适。可根据需要配置抽屉、层板等储物空间，方便收纳工具与物料，保持工位整洁有序。

站台

站台尺寸1500×1000×450mm，为操作人员提供稳固的作业平台。站台表面防滑处理，安全可靠。站台高度与链板线高度匹配，操作人员站立作业时姿势舒适，减少疲劳。站台结构坚固，承重能力强，经久耐用。

踏台

踏台尺寸500×250×250mm，用于操作人员上下站台，方便进出工位。踏台结构稳固，表面防滑，使用安全。可根据需要调整踏台数量与位置，适应不同身高操作人员的需求，提升作业便利性与安全性。

周转车

每个工位配置周转车，用于存放零部件、工具或半成品。周转车带脚轮，移动方便，可灵活推送到需要的位置。周转车结构合理，层板设计，分类存放，提高物料管理效率。配合AGV或人工搬运，实现物料的高效配送与周转。

电批滑轨与风批小车

全线标配电批滑轨，每个工位配备风批小车。电动螺丝刀悬挂在滑轨上，可沿滑轨左右移动，取用方便，减少操作人员手持工具的疲劳。风批小车可存放螺丝、配件等小物料，随取随用，提升装配效率。

电源插座

每个工位配置1个三孔三位公牛插座，满足电批、烙铁、测试仪等多种电动工具的供电需求。插座安装位置合理，取用方便，安全可靠。全线供电线路规范布置，符合电气安全标准，确保用电安全。

应用场景

• 服务器组装生产：机架式服务器、塔式服务器、AI服务器、存储服务器等重型服务器产品的总装与调试；
• 充电桩生产线：直流充电桩、交流充电桩、超级充电桩等新能源充电设备的组装与测试；
• 储能设备装配：储能变流器（PCS）、储能柜、电池簇等储能产品的组装与检测；
• 工业控制柜组装：PLC控制柜、变频柜、配电柜等工业电气控制柜的装配与接线；
• 新能源设备生产：逆变器、汇流箱、光伏控制器等新能源设备的组装生产；
• 重型机电产品装配：各类重型机电设备、工业设备、通信设备的总装与调试。

定制服务

我们提供全方位的定制化服务，可根据您的产品特性、产能需求、车间布局等实际情况，量身打造适合的链板组装生产线解决方案：

• 线体长度、宽度、工位数可按需定制，灵活适配不同产能需求；
• 链板材质与规格可定制：201/304不锈钢、不同厚度、不同宽度等；
• 承重能力可按产品重量定制设计，满足从轻到重各种产品需求；
• 上下料方式可定制：龙门机械手、提升机、滚筒线、AGV对接等；
• 工位配套设施可按需增减：工作台尺寸、照明方式、工具挂板等；
• 可增配自动锁螺丝机、视觉检测、自动测试等自动化设备；
• 可选配MES系统对接、智能看板、生产数据采集等智能化功能；
• 可提供从方案设计、生产制造到安装调试的交钥匙工程服务。
