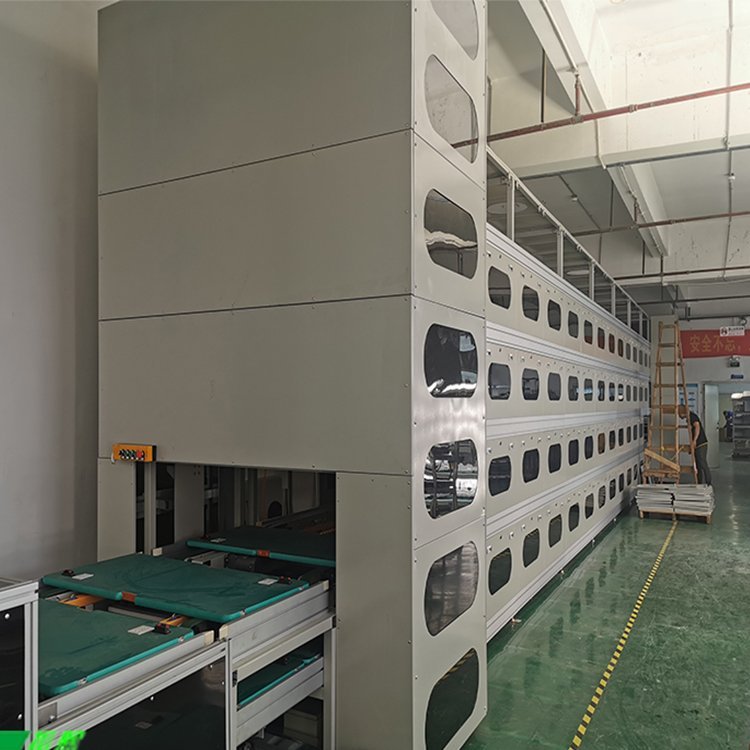

四层自动老化测试线是专为电子产品批量老化测试设计的立体式倍速链老化生产线，采用四层垂直布局结构，在有限占地面积内实现4倍于普通平面线体的老化容量，大幅提升空间利用率。全线总长5.8米/层，可同时在线46块工装板，配备升降机、转角机、返板机、顶升移栽等自动化设备，实现工装板全自动循环流转，无需人工搬运，广泛应用于电源、适配器、充电器、LED驱动、小家电、电子模块等各类电子产品的批量老化测试与功能检测。

核心优势

四层立体结构，空间利用率提升300%

采用四层垂直布局设计，在相同占地面积下实现4倍于单层线体的老化容量，可同时在线46块工装板进行老化测试。特别适合厂房面积有限但老化需求量大的生产企业，有效节省宝贵的车间空间，降低场地成本。立体式布局使老化测试区更加整洁有序，便于生产管理与质量监控。

三倍速链输送，高效循环流转

采用三倍速尼龙低噪音链条（节距38.1mm）输送，运行速度1-6米/分钟可调，输送效率是普通链条的3倍。尼龙链条运行噪音低，磨损小，使用寿命长。每层独立配置1HP齿轮减速马达驱动，动力充足，运行平稳。配合升降机、转角机、返板机，实现工装板在四层之间的全自动循环流转，全程无人化操作。

自动通电老化，无需人工插拔

工装板集成插座与导电铜条，产品放置在工装板上后，通过线体导电铜条自动接通电源，实现产品自动通电老化，无需人工逐个插拔电源线。大幅减少人工操作，提高老化效率，同时避免人工插拔带来的安全隐患与接触不良问题。老化供电稳定可靠，确保测试结果准确。

升降机精准转运，平稳可靠

配备专用升降机，实现工装板在各层之间的自动转运。升降机采用刹车电机+涡轮蜗杆减速机驱动，升降速度可调，启停平稳。配合直线滑轨导向，升降精度高、运行平稳。配置配重块平衡系统，降低电机负载，节能降耗，同时提升升降平稳性与安全性。

双重阻挡定位，精准停靠

每层配置QX-2单动带缓冲小阻挡器与QX-5单动卧式大阻挡器双重定位系统。小阻挡器用于工装板进入升降机前的精准阻挡，大阻挡器用于减少工装板运行时的冲击，确保工装板在各工位精准停靠。阻挡器承载板采用3mm厚钢板折弯成型，坚固耐用。气缸配合电磁阀与行程开关控制，动作精准可靠。

铝合金机架，轻便坚固

机架主体采用40×40×2.0mm工业铝型材组装而成，重量轻、强度高、耐腐蚀、外观美观。导轨采用100×118×1.8mm铝合金型材，表面经阳极氧化处理，硬度高、耐磨性好。整体结构模块化设计，安装便捷，调整方便，使用寿命长，维护成本低。

全自动循环，无人化运行

整线由升降机、转角机、返板机、顶升移栽等设备组成完整的自动化循环系统，工装板从上线到老化完成再到下线全程自动流转，无需人工干预。可24小时连续运行，大幅提升老化测试产能，降低人工成本，同时减少人为因素对测试结果的影响，提高产品质量一致性。

技术参数

参数项目	技术规格
线体类型	四层立体式倍速链老化测试线
线体长度	5.8米/层
层数	4层
在线工装板数	46块
输送速度	1-6米/分钟（可调）
老化线驱动	1HP齿轮减速马达，每层1套，共4套
整体线体驱动	400W方特齿轮减速马达，5米/分，共4套
输送链条	三倍速尼龙低噪音链条，节距38.1mm
链轮规格	6寸链轮，Z=13-17；主动链轮P=38.1，Z=9
轴承座	UCP208
传动轴	φ40×600mm
盖板材质	1.2mm冷轧板折弯成型
机架材质	40×40×2.0mm工业铝型材
导轨规格	100×118×1.8mm铝合金型材，阳极氧化
张紧机构	40×40×2.0mm方通/铝材，丝杆张紧
小阻挡器	QX-2单动带缓冲气缸，4V210/24V电磁阀，3mm钢板
大阻挡器	QX-5单动卧式气缸，行程开关+电磁阀，3mm钢板
升降机驱动	刹车电机+涡轮蜗杆减速机
升降机导向	直线滑轨
升降机平衡	配重块平衡系统
工装板规格	500×500×25mm，共50块
工装板配置	集成插座+导电铜条，自动通电

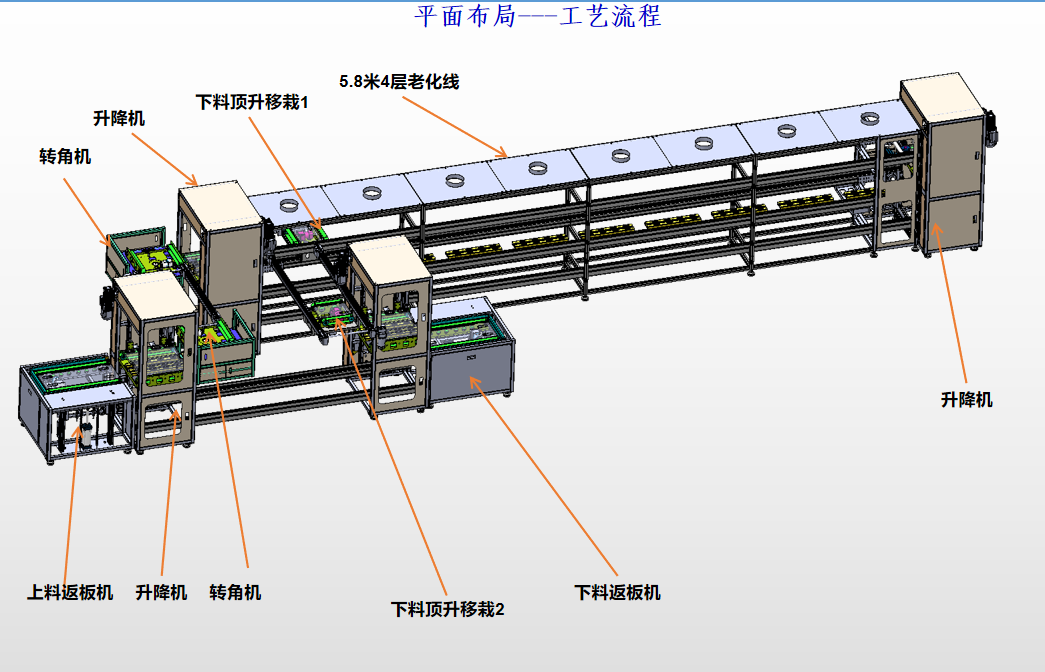

结构组成详解

四层老化线主体

老化线主体为四层立体式倍速链结构，每层长度5.8米，可同时在线46块工装板。每层独立配置1HP齿轮减速马达驱动，运行速度1-6米/分钟可调。输送链条采用三倍速尼龙低噪音链条（节距38.1mm），运行平稳、噪音低、磨损小。导轨采用100×118×1.8mm铝合金型材，表面阳极氧化处理，耐磨耐腐蚀。机架采用40×40×2.0mm工业铝型材组装，结构轻便坚固，安装调整方便。每层配备张紧机构，可方便调节链条张紧度。

升降机系统

全线配置多台升降机，实现工装板在各层之间的自动转运。升降机采用刹车电机+涡轮蜗杆减速机驱动，升降速度可控，启停平稳无冲击。配合直线滑轨导向，升降精度高、运行平稳顺畅。配置配重块平衡系统，有效平衡升降小车重量，降低电机负载，节约能耗，同时大幅提升升降平稳性与安全性。升降小车结构坚固，定位精准，确保工装板平稳进出各层线体。

转角机

配置专用转角机，实现工装板在不同方向线体之间的90度转向转运。转角机运行平稳，定位精准，确保工装板转向后位置准确，顺利进入下一段线体。转角机构设计合理，转向过程中产品不会移位或倾倒，安全可靠。转角机与升降机、返板机配合，形成完整的自动化循环系统。

上下料返板机

配置上料返板机与下料返板机，实现工装板在上下层之间的自动回流。返板机采用倍速链输送，运行速度快，效率高。上料时，工装板从返板机自动升至上料工位；下料时，老化完成的工装板自动进入返板机回流。返板机设计紧凑，占用空间小，有效衔接各段线体，确保整线循环流畅。

下料顶升移栽机构

配置下料顶升移栽机构，实现工装板的顶升与横向移栽功能。顶升机构采用气缸驱动，升降平稳，定位精准。移栽机构将工装板从主线上移栽到支线或下料工位，实现产品的分流与汇集。顶升移栽机构动作灵活，配合阻挡器使用，可[敏感词]控制工装板的流转节奏，确保老化测试节拍稳定。

阻挡定位系统

每层线体配置双重阻挡定位系统：QX-2单动带缓冲小阻挡器安装在机头位置，用于工装板进入升降机前的精准阻挡定位，气缸配合两位三通电磁阀4V210/24V控制，动作灵敏可靠；QX-5单动卧式大阻挡器用于减少工装板高速运行时的冲击，气缸配合行程开关与电磁阀控制，缓冲效果好，有效保护产品与设备。阻挡器承载板均采用3mm厚钢板折弯成型，坚固耐用。

工装板系统

全线配备50块工装板，规格500×500×25mm。工装板集成插座与导电铜条，产品放置在工装板上后，通过线体上的导电铜条自动接通电源，实现产品自动通电老化，无需人工插拔电源线。工装板设计合理，承重能力强，表面防滑处理，产品放置稳固。导电铜条接触可靠，供电稳定，确保老化测试结果准确。工装板数量充足，满足整线循环与备用需求。

张紧调节机构

每层线体两端配置张紧调节机构，机尾架采用40×40×2.0mm方通焊接或铝材组装而成，结构坚固。配备丝杆式张紧调节装置，操作人员可通过旋转丝杆方便地调整链条张紧度，适应不同负载与温度变化下的链条伸缩，保证倍速链长期稳定运行。张紧调节操作简单便捷，日常维护轻松。

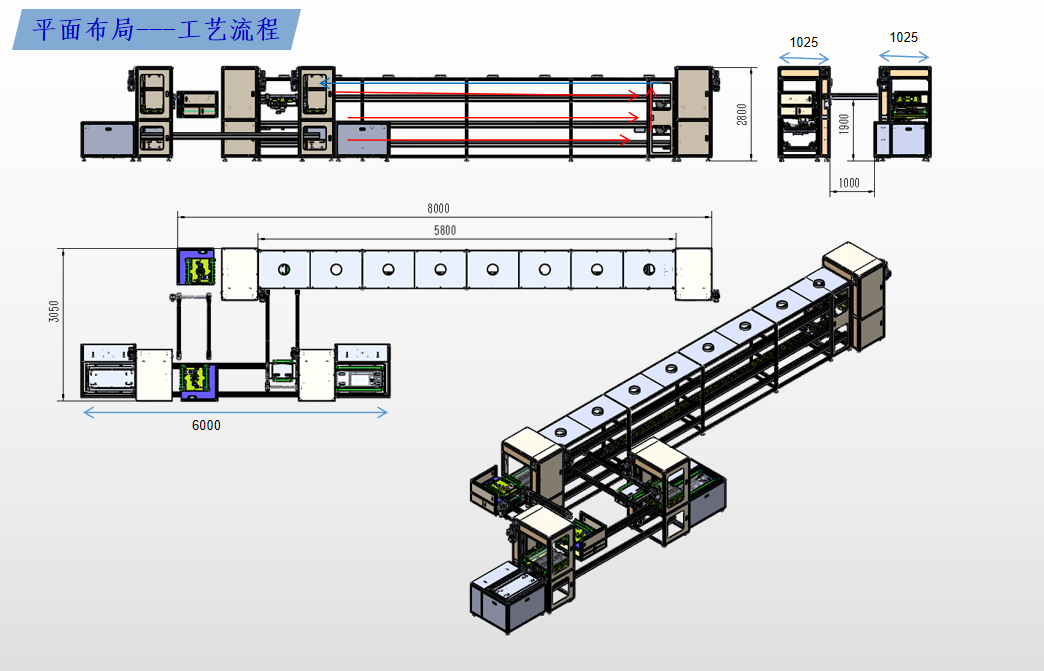

工作流程

1. 上料：操作人员将待老化产品放置在上料工位的工装板上，产品自动接通电源；
2. 进入老化线：工装板通过上料返板机与升降机自动送入四层老化线的指定层；
3. 老化测试：工装板在各层倍速链上缓慢循环运行，产品持续通电老化，每层独立驱动、独立控速；
4. 层间转运：工装板到达层端后，通过升降机自动转运到下一层继续老化；
5. 转向输送：需要转向时，转角机自动完成90度转向，工装板继续流转；
6. 下料：老化完成后，工装板通过升降机与下料返板机自动送到下料工位；
7. 顶升移栽：下料顶升移栽机构将完成老化的工装板精准分流到下料位置；
8. 取料：操作人员取下老化完成的产品，工装板自动回流循环使用。

应用场景

• 电源类产品老化：开关电源、电源适配器、充电器、LED驱动电源等电源产品的批量老化测试；
• 消费电子老化：机顶盒、路由器、播放器、智能家居等消费电子产品的老化测试；
• 小家电老化：电饭煲、电水壶、吹风机、电动牙刷等小家电产品的老化检测；
• LED产品老化：LED灯具、LED显示屏、LED模组等照明产品的老化与光衰测试；
• 工业电子模块老化：工控模块、通信模块、电源模块、传感器模块等工业电子产品老化；
• 新能源产品老化：充电宝、移动电源、锂电池保护板、BMS模块等新能源产品老化测试；
• 汽车电子老化：车载充电器、车载导航、行车记录仪、汽车ECU等汽车电子产品老化。

定制服务

我们提供全方位的定制化服务，可根据您的产品特性、产能需求、车间布局等实际情况，量身打造适合的自动老化测试线解决方案：

• 线体长度、层数、工位数可按需定制，灵活适配不同产能需求；
• 工装板尺寸、插座规格、电压电流等级可根据产品定制设计；
• 输送速度可定制，满足不同老化时间与节拍要求；
• 可增加恒温/高温老化功能，配置加热系统与温度控制；
• 可选配自动上下料机械手、自动扫码、MES系统对接等智能化功能；
• 可增加功能测试工位，实现老化+测试一体化流水线；
• 老化数据采集、监控系统、报表管理等软件功能可选配；
• 可提供从方案设计、生产制造到安装调试的交钥匙工程服务。
